X射线光电子能谱(XPS)简介
2023-07-10来源:江苏集萃检测有限公司作者:集萃小编点击:
导语XPS的工作原理主要基于光电离作用。当一束光子辐照到样品表面时,光子可以被样品中某一元素的原子轨道上的电子所吸收,使得该电子脱离原子核的束缚,以一定的动能从原子内部发射出来,变成自由的光电子。在光电离的过程中,结合能可以用下面的方程表示:

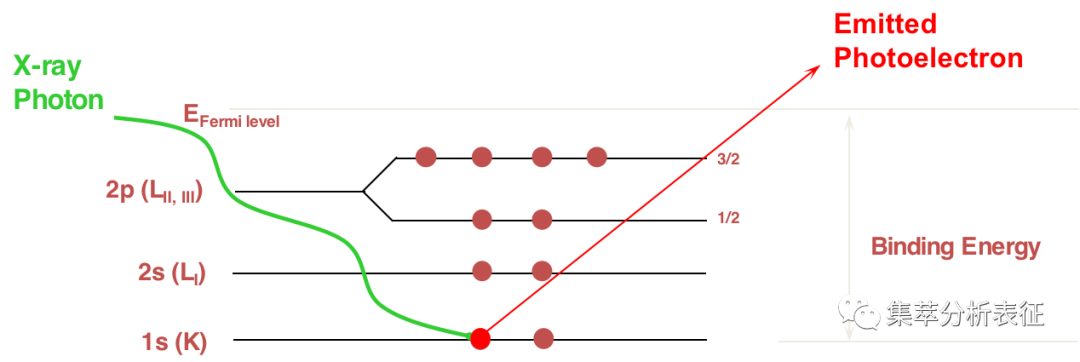

XPS的工作原理主要基于光电离作用。当一束光子辐照到样品表面时,光子可以被样品中某一元素的原子轨道上的电子所吸收,使得该电子脱离原子核的束缚,以一定的动能从原子内部发射出来,变成自由的光电子。在光电离的过程中,结合能可以用下面的方程表示:

Eb=hv-Ek

式中:Eb:特定原子轨道上的结合能

Hv:X射线光电子能量

Ek:出射的光电子的动能

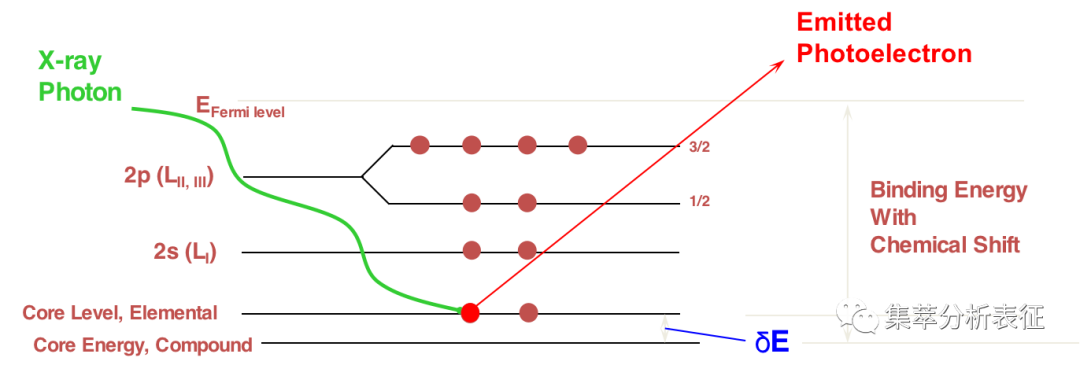

由于光电子的能量较弱,样品表面超过10nm深度的光电子基本无法逃逸出来,因此XPS的分析范围为样品浅表面10nm深度以内。在光电离过程中,出射光电子的能量仅与入射光子的能量及原子轨道结合能有关,对于特定的单色激发源和特定的原子轨道,其光电子的能量是特征的,因此可以根据光电子的结合能定性分析样品中元素的种类。由于原子轨道上的电子在不同的化学环境中是不一样的,存在一些微小的差异,这种差异就是元素的化学位移,利用这种化学位移可以分析元素在该样品中的化学价态和存在形式。

仪器配置

  • X射线束斑直径:10 ~ 200 μm;

  • 定性定量分析:表层(<10nm)元素组成及价态,探出限0.1 at%;

  • 微区精确定位:10 ~ 1400 μm;

  • 能量分辨率:XPS:0.10 eV;UPS:110m eV ;IPES:<0.45 eV;

  • 辅助装置:Ar离子枪、 GCIB 团簇枪、双束中和、冷热样品台、气体反应器、真空转移装置;


器功能

  • 表面灵敏度:主要获得表面深度10 nm以内的成分信息;

  • 全谱扫描:表面纳米级厚度元素成分表征 ( Li~U);

  • 窄谱(精细谱)扫描:  每种元素存在的化学态信息表征;

  • 定量分析:元素以及化学态的百分含量 (探出限:原子百分比0.1%);

  • 线和面扫描:各元素/化学态在线或面表面的分布;

  • 深度剖析:不同成分的深度分布信息,从而表征表面的钝化程度,掺杂深度,吸附或扩散深度,薄膜结构等;

  • 价带谱,功函数分析(UPS),导带谱(IPES);

品要求

  • 无磁性,无放射性,无毒性,无挥发性物质;

  • 样品要充分干燥;

  • 固体薄膜或块状固体样品切割成面积大小为5mm ╳ 8mm, 厚度小于6mm;

  • 粉末样品最好压片(直径小于8mm),且不少于0.1g;

型案例


元素组成及价态分析


微区分析


深度剖析


变温价态分析


UPS和反光电子能谱分析
